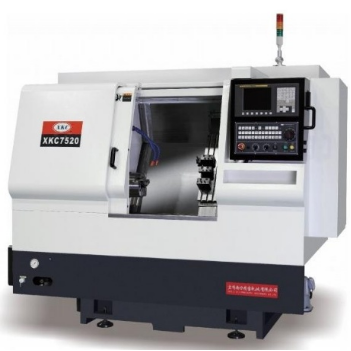

752OA
系列斜床身精密數控排刀車床
高 精 度 主 軸 ：
機床采用套筒式主軸，日本超高精密主軸軸承，保證主軸的高剛性和持久精度，主軸跳動 <3μm。
高 效 率 加 工 ：
機床主軸最高轉速5500轉/分鐘，X、Y軸快移速度可達20米/分鐘?？梢耘渲米詣?dòng)送料機，實現高速、高效自動化加工。
床 身 結 構 ：
高剛性密烘鑄鐵60°斜床身結構，排屑流暢，結構緊湊，造型美觀。
高 精 度 進 給 ：
進給各軸全伺候驅動，采用日本NSK、THK高精度滾珠絲杠，保證加工精度及長時間的精度保持，進給各軸重復定位精度<±lμm。
排 刀 式 刀 架 ：
新穎的排刀式刀架重復換刀誤差為最小，換刀高速準確，能夠大幅度節省加工時間。
超 強 切 削 ：
高轉速、高精度液壓回轉缸，精密筒夾和高剛性精密動力卡盤配置，提高了人性材料切削和強力切削的能力。
數 控 系 統 ：
采用FANUC數控系統，使機床具有高穩定性。
機床規格參數
項目ITEM | 7520A | |
加工能力 Capacity | 最大回轉直徑 Max swing diameter | φ400mm |
刀座板上面最大的回轉直徑 Swing over cross slide | Φ90mm | |
最大加工直徑 Max. turning diameter | φ360mm | |
最大加工長度 Max. turning length | 200mm | |
主軸 Spindle | 最高回轉速度 Max spindle speed | 5500r/min |
主軸通孔直徑 Spindlebore dia | φ57mm | |
主軸可通過棒料直徑 Through hole diameter | 筒夾(Collet chuck): φ42mm 卡盤(Chuck): φ45mm | |
主電機 Main motor A/C | CTB 7.5KW/FANUC 5.5/7.5KW | |
刀架 Turret | 刀位數 Number of stations | 7 |
刀具尺寸(車刀/鏜孔刀) Tool size | 20×20 φ25mm | |
行程/進給 Travel/Axes
| X軸移動量 X-axis travel | 360mm |
Z軸移動量 Z-axis travel | 400mm | |
X/Z軸最大快移速度 Rapid feed X/Z | 20m/min | |
X/Z進給電機 Feed motors | 伺服1.2KW | |
C軸(僅7520C) | 最小控制角度 Min. control angle | 0.001°(Bzi編碼器) |
其它 Others | 總電氣容量 Required electric power | 12 kVA |
筒夾 Collet chuck | 5" | |
中空液壓缸 Rotating hydraulic cylinder | 6" | |
機床尺寸(長×寬×高) Floor Space | 2360*1569*1810mm | |
機床重量 Mass of machine | 約 2800kg about 2800kg | |
