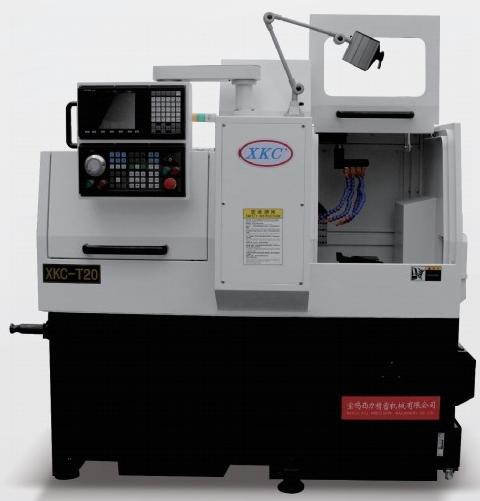

T20系列單主軸
精密縱切數控車床
★T20系列精密縱切自動車床系列機床具有高精密、高速的通用性能，同時刀具排布采用兩軸控制橫排刀式刀架排布結構，刀架部分采用獨特的高剛性設計，可實現大吃刀量的高剛性加工。該系列機床的Z軸行程可達245mm,較長工件可減少送料次數，提高加工效率。對于絕大部分長度在245mm 以內的零件，可以一次送料完成零件全長度的加工。
★該系列機床標配高速精密同步回轉導套，工件端面孔系加工功能，工件側面鉆孔、攻絲、銑扁加工功能的動力刀具功能模塊，也可選配工件端面鉆孔、攻絲、銑槽、偏心孔加工功能的動力刀具功能模塊，超長行程的Y軸可根據客戶需要靈活定制多種刀具功能組合。配置自動送料機，自動接料裝置，實現自動連續加工高精度、多批量、外形復雜的軸類零件的精密復合加工。
機床規格參數
項目ITEM | T20 | |
加工能力 Capacity | 最大夾持棒料 Max spindle hole diameter | φ3-φ20mm |
最大加工長度 Max turning length | 旋轉導套：245mm rotation guide bushing 無導套：45mm No guide bushing | |
主軸最大鉆孔直徑 Max spindle drilling diameter | φ10mm | |
主軸最大攻絲直徑 Max spindle tapping diameter | M10 | |
動力頭最大鉆孔直徑 Max power tool drilling diameter | Φ6mm | |
動力頭最大攻絲直徑 Max power tapping diameter | M5 | |
主軸 Spindle | 最高回轉速度 Max spindle speed | 6000r/min |
主軸通孔直徑 Spindlebore dia | φ23mm | |
中心高度 Center height | 1000mm | |
主軸功率 Spindle power | 3 KW | |
刀具配置 Tool specs | 刀具數量 Number of tool | 14(17)把 |
車削刀具 Turning tool | 6*φ12x150mm | |
端面鉆孔刀具 Facing tool | 4*ER16 | |
側向動力刀具 Side power tool | 4*ER16 | |
端面動力刀具(選配) Face power tool (optional) | 3*ER16(動力)+4*ER16(端面孔) | |
動力刀具最高轉速 Max speed of power tool | 5500rpm | |
動力頭電機功率 Motor power of power tool | 0.75Kw | |
行程 / 進給 Travel / Axes
| 控制軸數 Numberof axis | X、Y、Z 3軸 |
快移速度 Rapid move speed | X軸：15m/min Y軸、Z軸：18m/min | |
電機功率(X、Y、Z) Motor power (X、Y、Z) | 0.75KW | |
其它 Others | 機床尺寸(長×寬×高) Floor Space | 1840*1240*1740mm |
機床重量 Mass of machine | 約 2200kg about 2200kg | |
